YBM 7Ti
Centro de precisión horizontal de 5 ejes
Precisión (X,Y,Z): 2,3, 3,0, 2,7μm
Recorrido (X,Y,Z): 1.250 x 1.000 x 1.100mm / 49,21 x 39,37 x 43,30pulgadas
Capacidad de carga: 500kg / 1.102,31lbs
Las máquinas Yasda de 5 ejes tienen un gran potencial para mejorar el rendimiento del fresado en materiales difíciles de cortar para el sector aeroespacial, principalmente debido a su altísima rigidez y a su gran precisión de mecanizado.
Originalmente, las máquinas horizontales de Yasda fueron diseñadas para lograr la mayor precisión de fresado en componentes de precisión. El primer modelo horizontal de 5 ejes se desarrolló en 1992. Yasda tiene un concepto sólido para proporcionar la mayor rigidez en cada componente base y lograr la mayor precisión en el fresado. En esta década, advertimos que la rigidez y la estructura también aportan mucho para el mecanizado de materiales difíciles de cortar para el sector aeroespacial. El uso de nuestro proceso de rasqueteado a mano de cada conjunto principal también aporta fiabilidad a largo plazo en la precisión y el rendimiento del mecanizado.
Vídeo de demostraciónSiete ejemplos de contribución de Yasda a aplicaciones del sector aeroespacial:
- Altísima rigidez de las máquinas. En nuestras investigaciones recientes de inspección, advertimos que la rigidez dinámica (prueba de impacto) en nuestras máquinas horizontales YBM era superior al doble en comparación con otras marcas de centros de mecanizado horizontal japoneses. Eso resulta en un mejor rendimiento de corte al fresar titanio, Inconel, etc.
- Husillo extremadamente robusto construido en nuestras propias instalaciones, con una larga vida útil. El sistema de ajuste automático de precarga de Yasda consigue obtener el mejor rendimiento de cada herramienta.
- Cada modelo tiene una rigidez adicional en el sistema de amarre de palets y en cada una de las guías. Las guías son templadas y con patines para la serie YBM y guías lineales de alta rigidez para la serie PX. Cada modelo tiene grandes superficies de contacto entre las guías y la unidad móvil, normalmente el doble de tamaño en comparación con otras máquinas de uso general.
- Yasda diseña la masa de máquinas más grande y más pesada para cada tamaño de modelo. Esto permite que cada máquina Yasda utilice una mayor absorción de la fuerza de corte al fresar materiales difíciles de cortar.
- El YBM7Ti tiene una construcción exclusiva denominado diseño de mesa sobre mesa, con una mesa accionada por motor directo fabricada en nuestras propias instalaciones. El YBM7Ti es adecuado para operaciones de acabado de discos de turbina o blisks de titanio o Inconel, componentes de válvulas, piezas para trenes de aterrizaje, piezas de acero templado, etc.
- El H40i también tiene un diseño de mesa sobre mesa, con una capacidad de mecanizado más rápida de componentes más pequeños, como por ejemplo, piezas de accionadores, discos y álabes de turbina de titanio o Inconel, cajas de engranajes, piezas de aluminio o acero templado, etc.
- El YBM10T-TT tiene una mesa pivotada en monobloque con servomotores gemelos en ambos lados. Este modelo inigualable tiene la mayor rigidez de los centros de mecanizado horizontal de 5 ejes de este tamaño. El YBM10T-TT es adecuado para el fresado de cajas de motores de titanio o Inconel. Nuestro YBM10T-TT tiene una excelente reputación entre los fabricantes japoneses para el fresado de cajas de motores a reacción.
Máquinas adecuadas:
YBM 8T-63TT
Centro de precisión horizontal de 5 ejes
Precisión (X,Y,Z): 2,6, 2,6, 3,1μm
Recorrido (X,Y,Z): 1.000 x 1.000 x 1.100mm / 39,37 x 39,37 x 43,30pulgadas
Capacidad de carga: 800kg / 1.763,70lbs
YBM 10T-100TT
Centro de precisión horizontal de 5 ejes
Precisión (X,Y,Z): 3,0, 2,7, 2,6μm
Recorrido (X,Y,Z): 1.500 x 1.200 x 1.100mm / 59,05 x 47,24 x 43,30pulgadas
Capacidad de carga: 2.000kg / 4.409,24lbs
H40i
Centro de Precisión Horizontal de 5 Ejes
Precisión (X,Y,Z): 2,0, 2,0, 2,3μm
Recorrido (X,Y,Z): 875 x 740 x 685mm / 34,45 x 29,13 x 26,97pulgadas
Capacidad de carga: 200kg / 440,92lbs
Imágenes de aplicaciones:
Diseño original de Yasda de mesa sobre mesa con motor directo para el YBM7Ti.
Diseño original Yasda de husillo de engranajes con par alto para YBM10T-TT sincronizando 2 motores para generar un par incluso mayor.
Unidad pivotada monobloque original de Yasda accionada por 2 servomotores.
Cabezal de husillo y montura en Y de Yasda, la rigidez dinámica más alta del mundo.

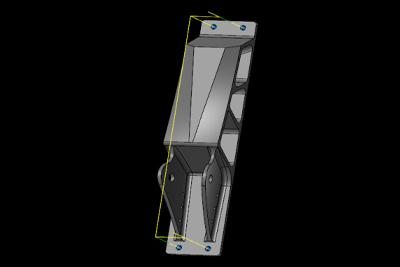

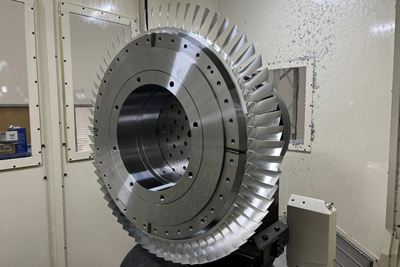

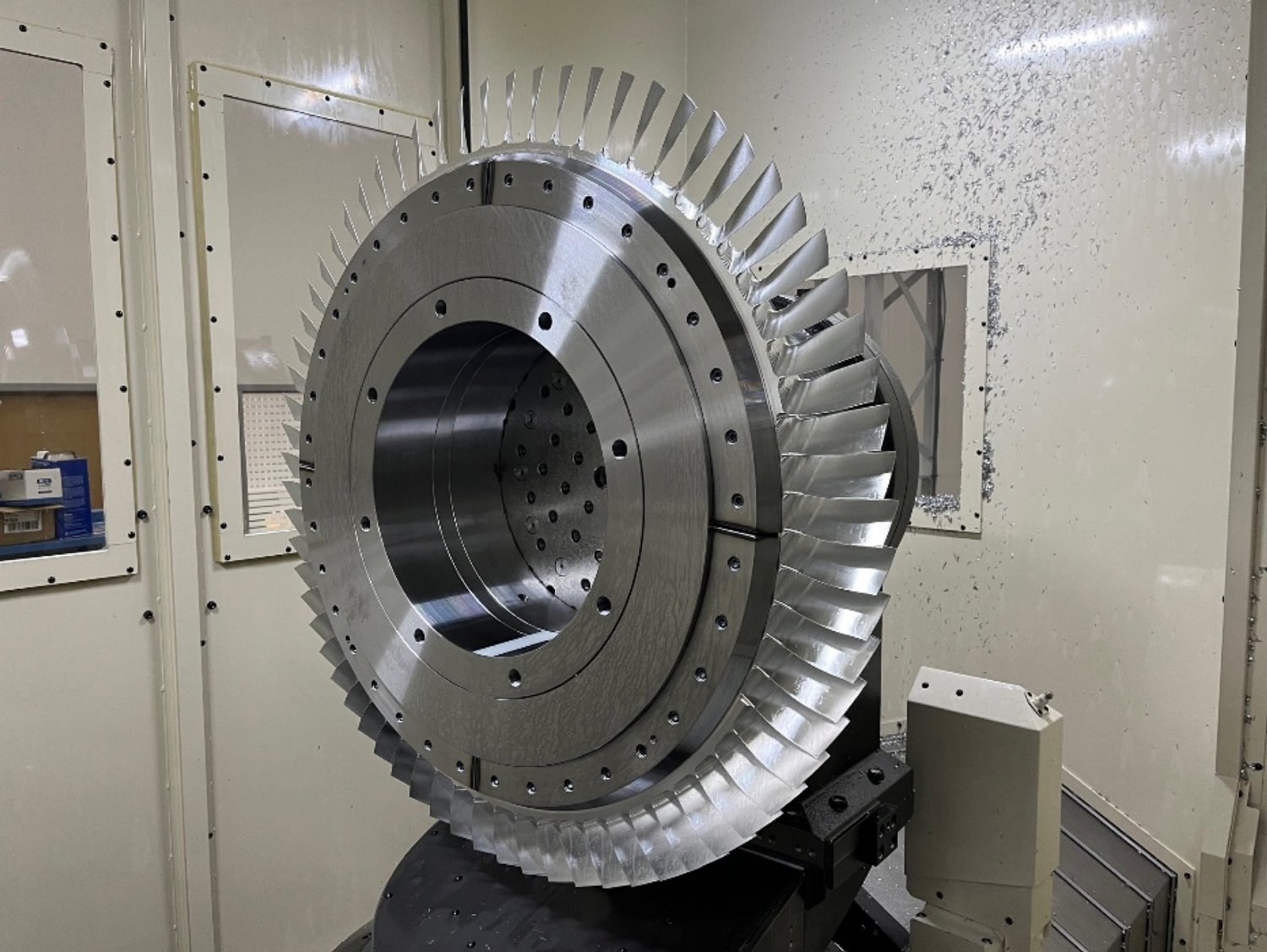

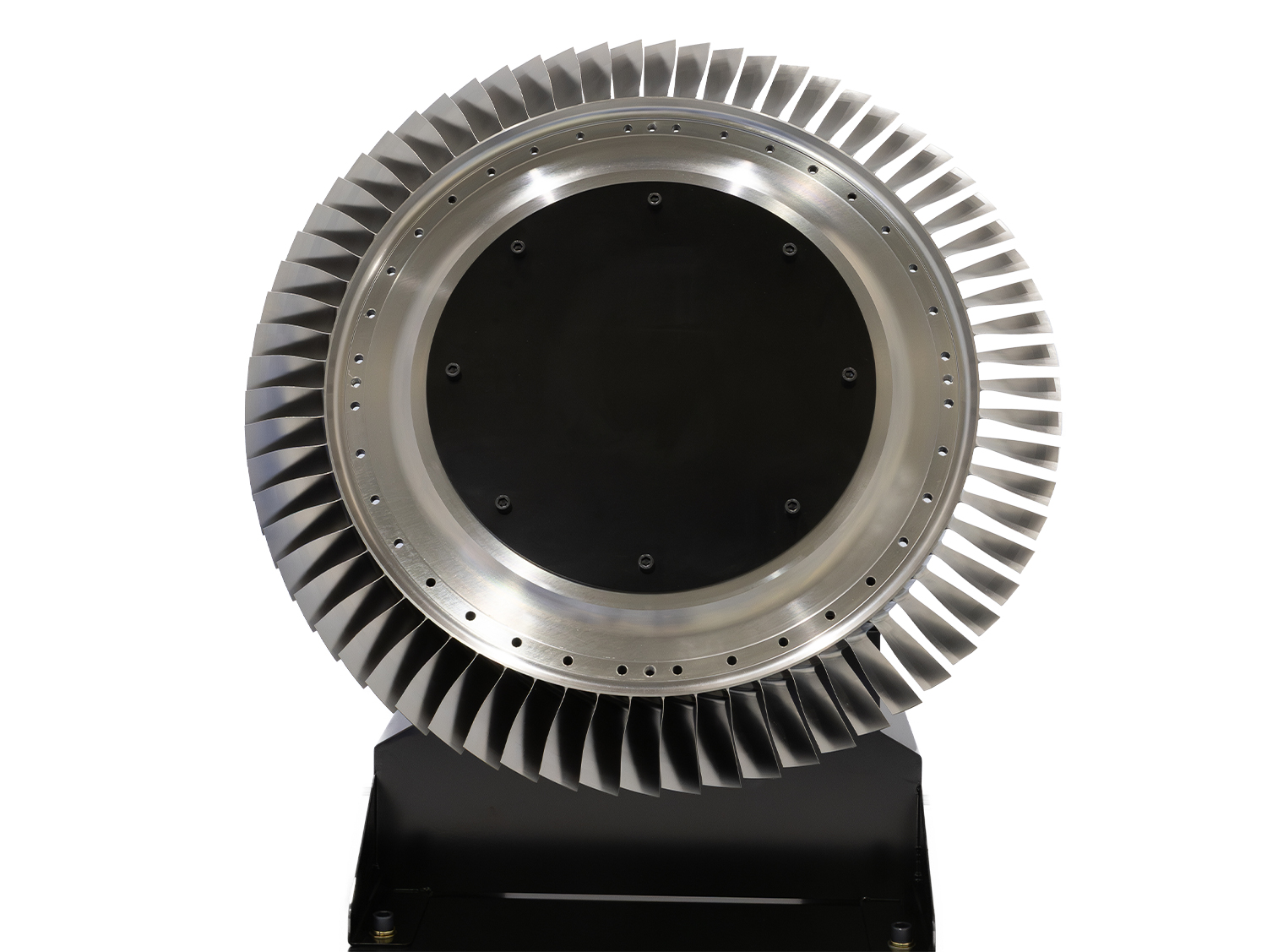

Piezas para motores de avión.

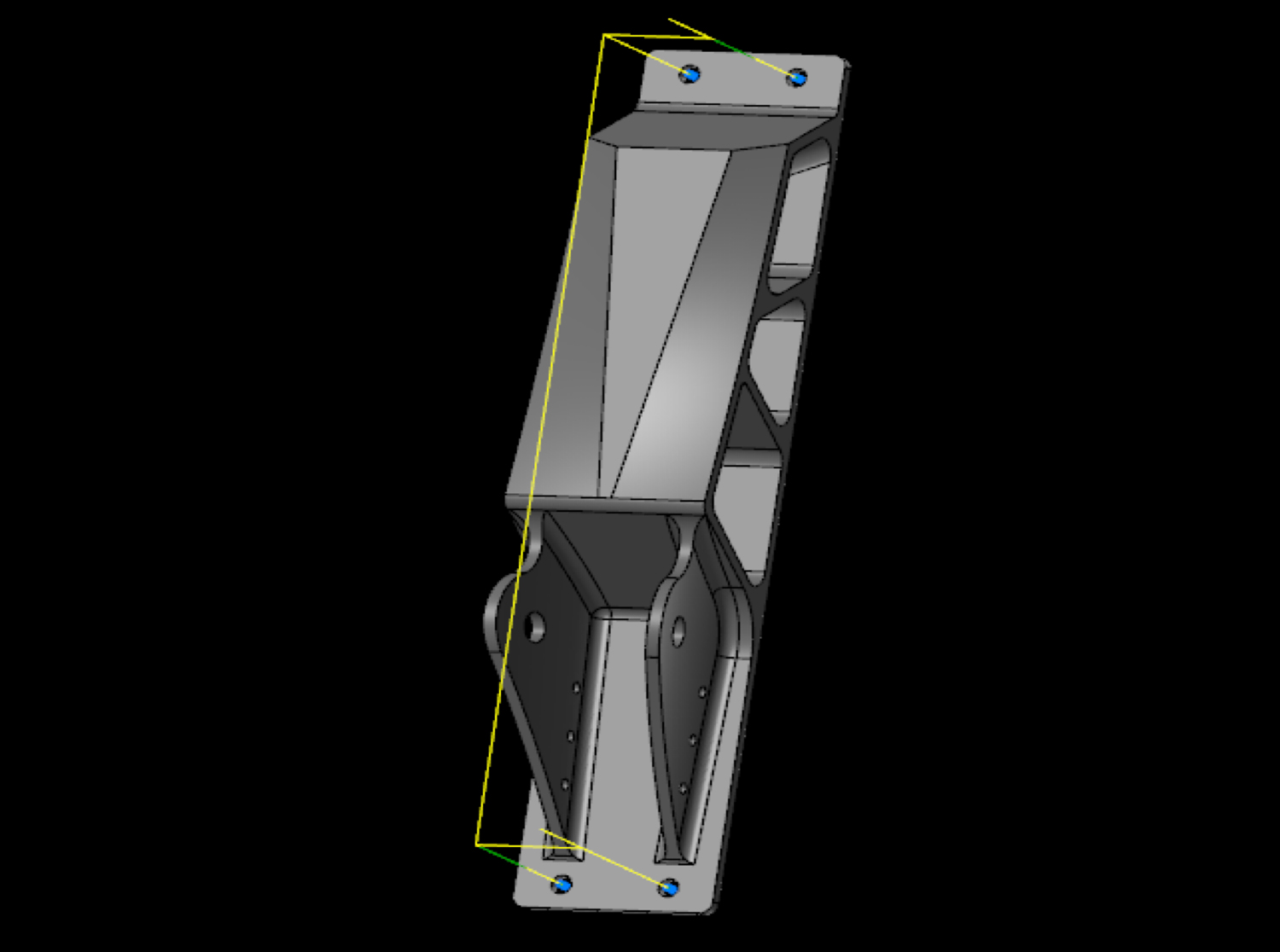

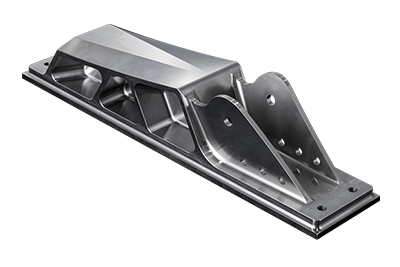

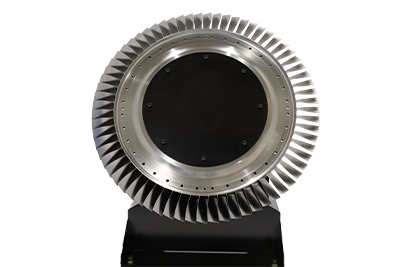

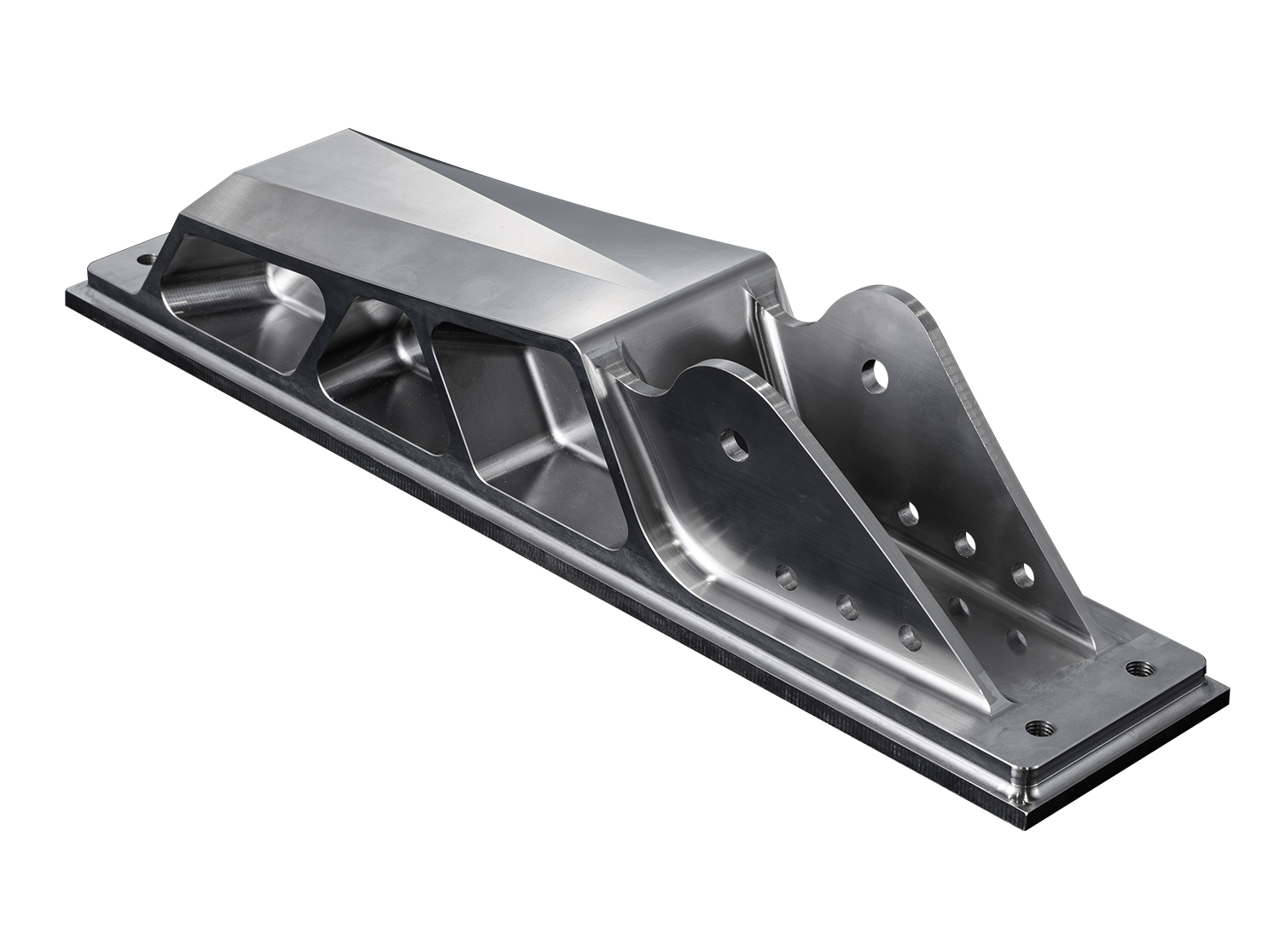

Piezas para motores de avión.
Videos de aplicaciones:

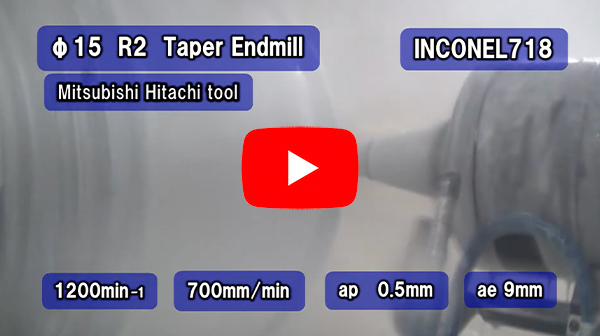

Fresado con movimientos simultáneos altamente rígido y preciso en 5 ejes en Inconel. (3:34)
Fresado con movimientos simultáneos altamente rígido y preciso en 5 ejes en acero templado. (5:13)
