YBM 7T
Centro de precisión horizontal de 4 ejes
Precisión (X,Y,Z): 2,3, 3,0, 2,7μm
Recorrido (X,Y,Z): 950 x 800 x 800mm / 37,40 x 31,49 x 31,49pulgadas
Capacidad de carga: 1.200kg / 2.645,54lbs
Desde 1964, Yasda se ha especializado en el mecanizado de componentes de alta precisión para máquinas herramienta y equipos industriales, forjándose una sólida reputación en la fabricación de ultraprecisión.
En el mecanizado de piezas de precisión, lograr una precisión constante en geometrías complejas sigue siendo un reto fundamental. Muchos componentes requieren tanto torneado como fresado con una concentricidad y una precisión posicional muy ajustadas, que son difíciles de mantener en múltiples configuraciones. Los cambios frecuentes de pieza pueden introducir variaciones en el posicionamiento y aumentar el tiempo de ajuste. Mantener una precisión estable durante el mecanizado a alta velocidad complica aún más la producción, especialmente a la hora de equilibrar la productividad y la precisión. Como resultado, garantizar un rendimiento repetible al tiempo que se minimizan las repeticiones de trabajo y se favorece una producción eficiente sigue siendo una preocupación clave.
Las soluciones de mecanizado de Yasda dan respuesta a estos retos al ofrecer un rendimiento altamente estable, preciso y repetible en aplicaciones exigentes de piezas de precisión.
- Capacidad de torneado y mandrinado de alta precisión
La mesa giratoria diseñada internamente por Yasda permite el torneado y mandrinado con una concentricidad inferior a 10 μm, lo que ofrece una precisión excepcional en operaciones combinadas de torneado y fresado. - Excelente repetibilidad en los sistemas de cambio de palés
El sistema de sujeción de palés con acoplamiento curvic, original de Yasda, alcanza una repetibilidad de unas pocas micras, lo que reduce significativamente la necesidad de realizar mediciones de compensación en la propia máquina y permite una automatización estable con PLS y FMS. - Sistema de movimiento lineal de alta potencia y alta precisión
Los husillos de bolas dobles en los ejes lineales proporcionan un movimiento de alta velocidad y una mayor potencia de corte, al tiempo que mantienen una excelente precisión de posicionamiento.
La ventaja de Yasda en el mecanizado de ultraprecisión radica en su enfoque en la estabilidad a largo plazo, más que en el rendimiento máximo a corto plazo. Hoy en día, la fiabilidad de Yasda goza de un amplio reconocimiento, y aproximadamente entre el 70 % y el 80 % de los fabricantes japoneses de máquinas herramienta confían en las máquinas de Yasda para su propia fabricación de precisión. En particular, las máquinas de la serie horizontal YBM (7T, 8T, 10T, 15T, 7Ti, 8T-TT, 10T-TT) han sido de gran ayuda para nuestros clientes del sector de las piezas de precisión.
Entre las capacidades adicionales se incluyen:
- Reconocimiento consolidado en el mercado como «máquinas madre», debido a que muchos fabricantes de máquinas herramienta utilizan nuestros centros de precisión horizontales para el acabado de sus componentes principales, como el cabezal del husillo, la unidad de mesa de 5 ejes, la torreta, el carro, la bancada, etc.
- Alta precisión de mecanizado prácticamente idéntica entre los diferentes tamaños de nuestras máquinas, gracias a nuestro proceso de raspado manual.
- El husillo de fabricación propia, de gran fiabilidad y con un diseño exclusivo de accionamiento directo, ofrece una precisión de excentricidad excepcionalmente alta en el fresado.
- Las guías de caja endurecidas en toda su longitud ayudan a mantener una repetibilidad excepcional en cualquier posición del área de trabajo.
- El sistema original de estabilización de la distorsión térmica de Yasda ayuda a mantener la desviación de mecanizado dentro de unos pocos μm.
- Vida útil de la máquina excepcionalmente larga con un deterioro mínimo de la precisión. Por ejemplo, un centro de precisión Yasda de 22 años de antigüedad, el YBM60N, sigue manteniendo una precisión de posicionamiento de ±2 μm.
Máquinas adecuadas:
YBM 8T
Centro de precisión horizontal de 4 ejes
Precisión (X,Y,Z): 2,6, 2,6, 3,1μm
Recorrido (X,Y,Z): 1.300 x 1.000 x 1.100mm / 51,18 x 39,37 x 43,30pulgadas
Capacidad de carga: 3.000kg / 6.613,86lbs
YBM 10T
Centro de precisión horizontal de 4 ejes
Precisión (X,Y,Z): 3,0, 2,7, 2,6μm
Recorrido (X,Y,Z): 1.500 x 1.200 x 1.100mm / 59,05 x 47,24 x 43,30pulgadas
Capacidad de carga: 5.000kg / 11.023,11lbs
YBM 15T
Centro de precisión horizontal de 4 ejes
Precisión (X,Y,Z): 4,3, 3,7, 4,0μm
Recorrido (X,Y,Z): 2.100 x 1.800 x 1.500mm / 82,67 x 70,86 x 59,05pulgadas
Capacidad de carga: 12.000kg / 26.455,47lbs
Imágenes de aplicaciones:
El YBM15T en taller de mecanizado de Yasda, carga máxima de 12 ton.
Estructura de la mesa del YBM10T.
El arte de la precisión: palet rasqueteado a mano.
Guías de patines templadas anchas y husillo de bolas de precisión.
Sistema de acoplamiento cúrvico original de Yasda: Repetibilidad de palets en unas pocas μm.

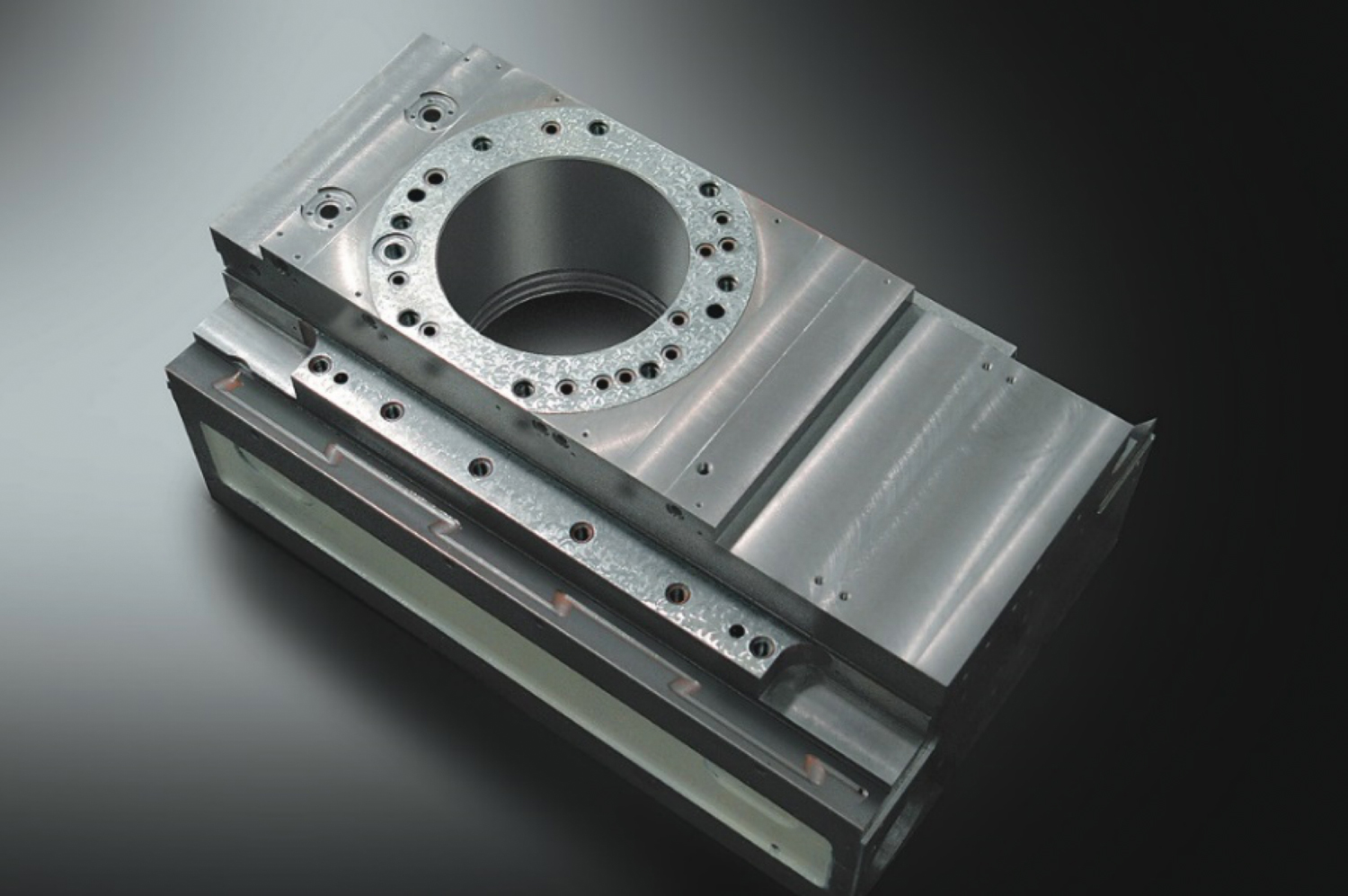

Piezas para máquinas herramienta.

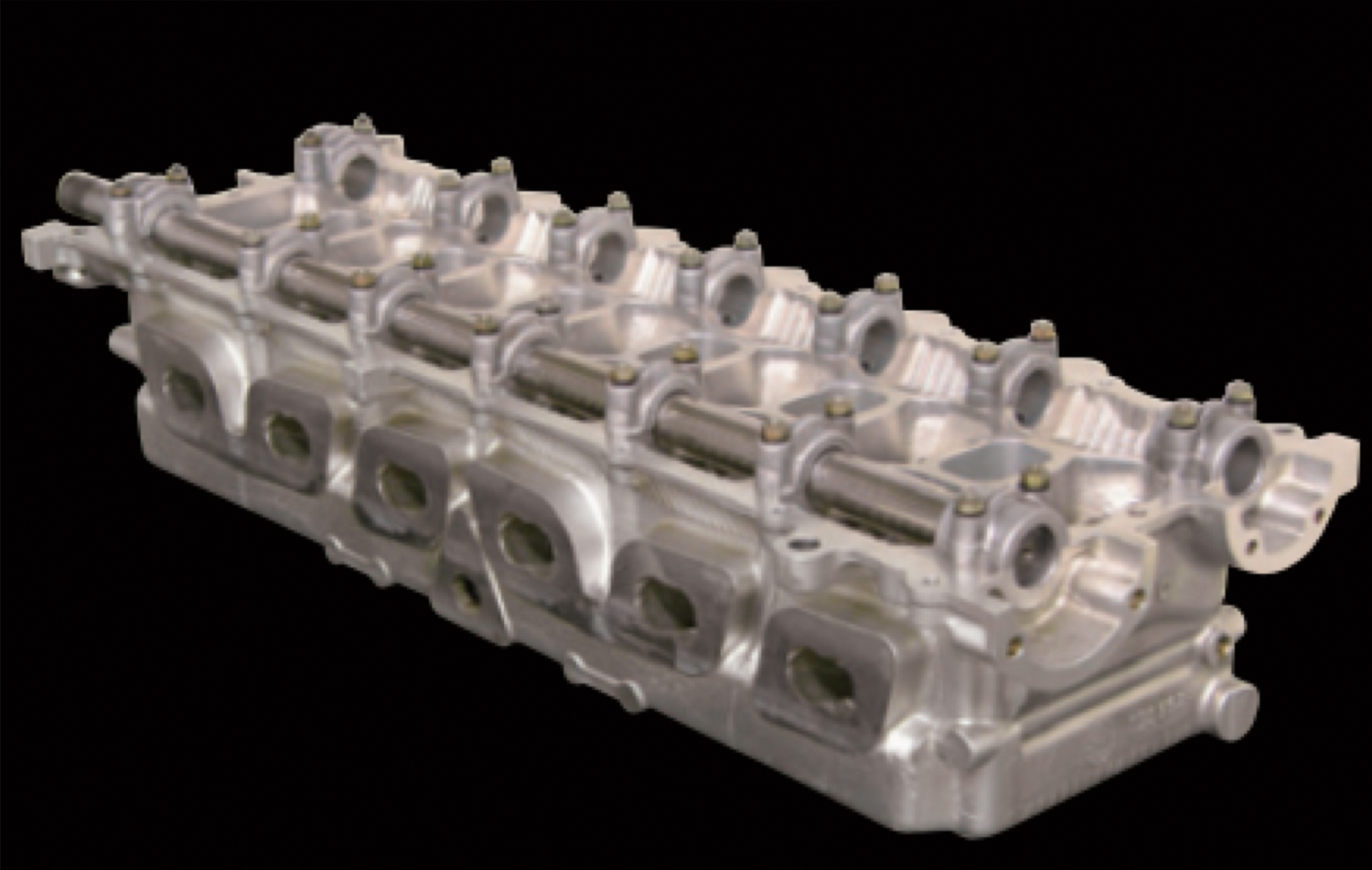

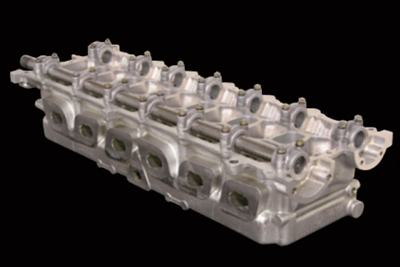

Bloque del motor de un vehículo.
Videos de aplicaciones:

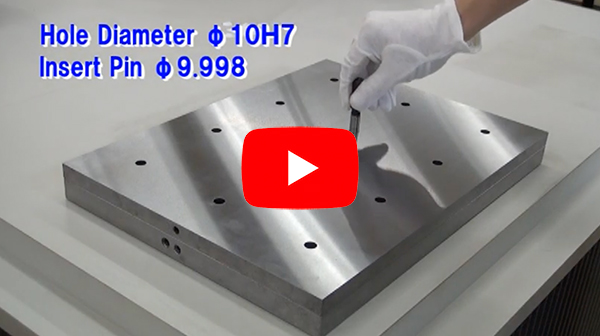

Alta precisión obtenida a través de cambios de herramientas/palets. (3:38)

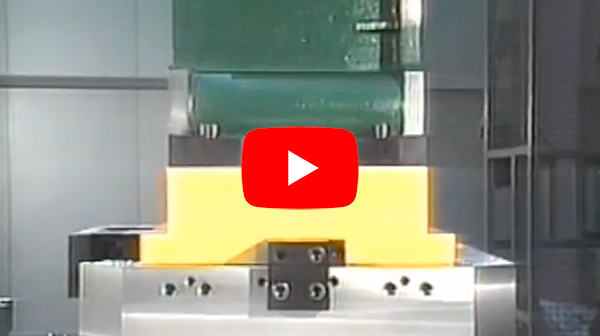

La filosofía de Yasda para lograr la precisión en la terminación de piezas. (26:03)
