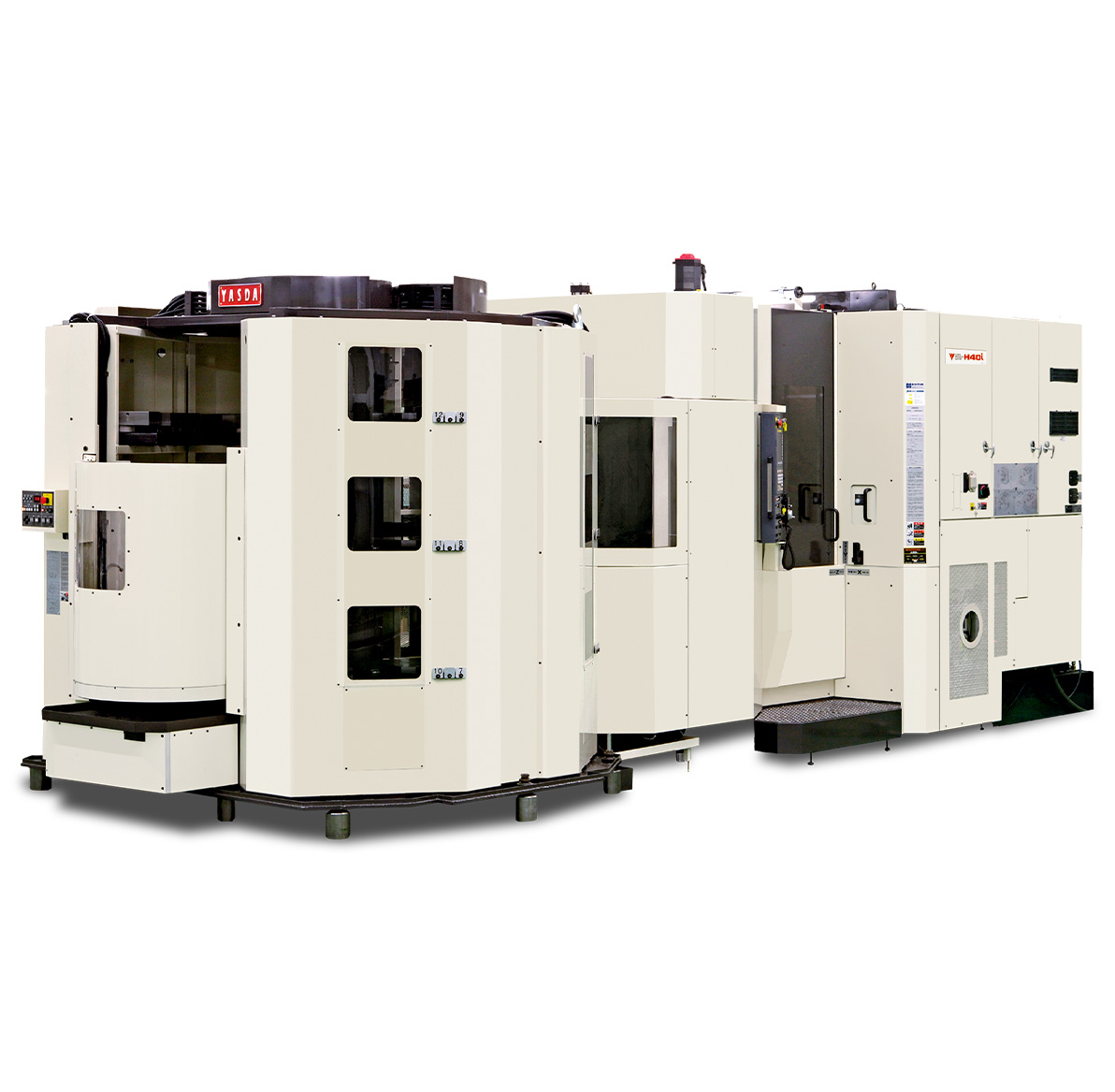

H40i
CENTRO DE PRECISIÓN HORIZONTAL DE 5 EJES
H40i es una máquina de 5 ejes de mesa sobre mesa que emplea motores DD de alta potencia en los ejes B y C como guías lineales de gran rigidez que soportan altos avances con gran capacidad de producción.
ESPECIFICACIONES CLAVE
Precisión (X,Y,Z): 2,0, 2,0, 2,3μm
Recorrido (X,Y,Z): 875 x 740 x 685mm / 34,45 x 29,13 x 26,97 pulgadas
Capacidad de carga: 200kg / 440,92lbs

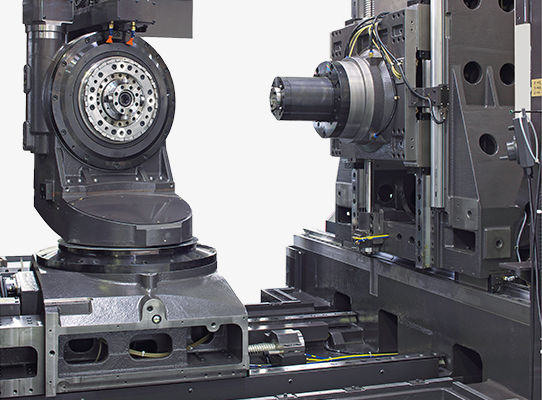

Estructura de la máquina
H40i está diseñada para manejar el rendimiento versátil para aplicaciones de 5 ejes, debido a su rigidez, alta velocidad y alta precisión.

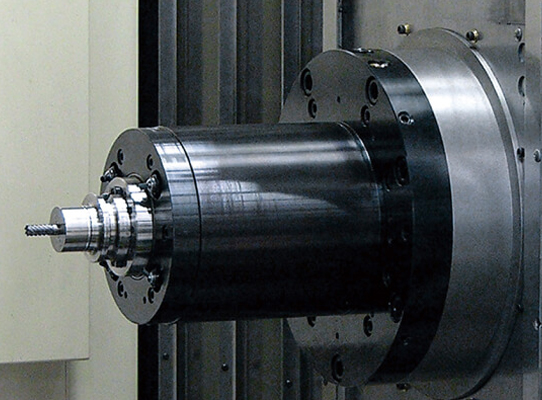

Husillo
Husillo de 20.000min-¹ de YASDA como estándar. El husillo de alta precisión minimiza la distorsión térmica y ayuda a conseguir la precisión deseada.
NC
Pantalla táctil de 15» montada con interfaz FANUC iHMI y la interfaz de usuario de YASDA “OpeNe versión 2.0” proporciona un manejo intuitivo y una alta funcionalidad. La «OpeNe versión 2.0» proporciona al operario soluciones innovadoras y detalles completos de la máquina.

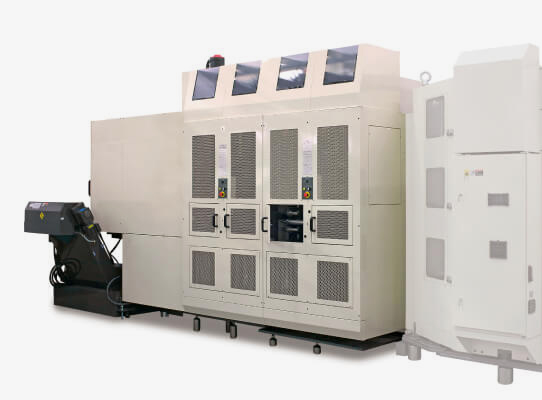

ATC/APC
ATC: H40i está equipada con un cambiador automático de herramientas (ATC) con 60 herramientas de serie. Con almacenes adicionales, el número de herramientas puede ampliarse hasta 240 herramientas.
APC: El cambiador automático de palets (APC) es estándar. También está disponible como opción un soporte de precarga (24 PLS).
ESPECIFICACIONES
| Especificación | H40i | |
|---|---|---|
| Precisión [ISO230-2 (2014)] | 2,0, 2,0, 2,3μm | |
| Recorrido (eje X, Y, Z) | 875 x 740 x 685mm | 34,45 x 29,13 x 26,97pulgadas |
| Recorrido (B) | -185～+45grados | |
| Recorrido (C) | 360grados (Continuo) | |
| Tamaño de trabajo de la paleta | 400 x 400mm | 15,75 x 15,75pulgadas |
| RPM del eje | 20.000min⁻¹ | |
| Cono del husillo | BBT40 [HSK-A63 (op)] | |
| Max. pieza | Diámetro 500 x 350mm (Diámetro 740mm con Limitación) | Diámetro 19,69 x 13,78pulgadas (Diámetro 29.13pulgadas con Limitación) |
| Capacidad máxima de carga | 200kg | 440,92lbs |
| Avance rápido (X,Y,Z) | Máx. 50.000mm/min | Máx. 1.968,50pulgadas/min |
| Velocidad de rotación de la mesa (B) | 20 min⁻¹ [motor DD : 75min⁻¹ (op)] | |
| Velocidad de rotación de la mesa (C) | 30 min⁻¹ [motor DD : 100min⁻¹ (op)] | |
| Capacidad ATC | 60 tools [Max. 240 tools (op)] | |
| Eje | 5 | |
| Tipo | Horizontal | |
