YBM 640V
Taladradora de coordenadas CNC vertical de 3 ejes
Precisión (X,Y,Z): 1,5, 1,3, 2,3μm
Recorrido (X,Y,Z): 600 x 400 x 350mm / 23,62 x 15,75 x 13,78pulgadas
Capacidad de carga: 300kg / 661,39lbs
A medida que las industrias siguen exigiendo mayor precisión y durabilidad, la fabricación de matrices y moldes está evolucionando hacia una mayor precisión, repetibilidad y estabilidad a largo plazo.
En el mecanizado de matrices y moldes, lograr una precisión constante en geometrías complejas sigue siendo un reto constante. A medida que aumenta la dureza del material, los procesos convencionales suelen requerir múltiples pasos, lo que introduce variabilidad y alarga los plazos de entrega. Incluso cuando se logra una alta precisión en una sola operación, mantener esa precisión a lo largo de ciclos de mecanizado prolongados puede resultar difícil debido a los cambios en el estado de la herramienta y el comportamiento de la máquina. Además, garantizar una eliminación uniforme del material sin sobrecortar ni dejar exceso de material requiere un alto nivel de control y repetibilidad. Estos retos suelen dar lugar a ajustes adicionales, reelaboraciones o procesos de acabado manual. Como resultado, mantener una calidad estable al tiempo que se mejora la productividad y se reduce la dependencia de procesos secundarios sigue siendo una preocupación clave en la industria.
Yasda integra múltiples procesos de fabricación de matrices y moldes —como el endurecimiento tras el desbaste, la producción de electrodos para electroerosión y el pulido manual— en un flujo de trabajo más optimizado, lo que reduce la carga general para los clientes.
- Fresado duro de materiales de alta dureza
Capaz de mecanizar directamente acero endurecido de 60 HRC o más, lo que reduce significativamente la dependencia del electroerosionado y el pulido manual, al tiempo que mantiene un rendimiento de corte estable. - Repetibilidad ultraprecisa en el fresado de acabado
Alcanza una repetibilidad de 1-2 μm, lo que permite un desbaste de acabado preciso y minimiza la necesidad de volver a mecanizar tras la medición, mejorando la eficiencia de la automatización y el retorno de la inversión. - Control estable del eje Z y de la punta de la herramienta
Mantiene un control excepcional del eje Z y de la posición de la punta de la herramienta durante largas horas de mecanizado continuo, lo que garantiza una precisión constante en operaciones prolongadas.
Los centros de mecanizado de la serie YBM de Yasda están diseñados específicamente para aplicaciones de troqueles y moldes de alta precisión, y ofrecen una rigidez y estabilidad excepcionales tanto para procesos de fresado duro de 3 ejes como de 5 ejes. Desde el desarrollo del YBM640V en 1994, Yasda ha perfeccionado y mejorado continuamente su tecnología de fresado duro, basándose en décadas de experiencia para ofrecer un rendimiento estable y de alta precisión en la fabricación de troqueles y moldes complejos.
Entre las capacidades adicionales se incluyen:
- Fresado de acabado en piezas de metal duro.
- Fresado duro de 5 ejes de materiales con una dureza superior a 60 HRC sin perder las condiciones de corte.
- Automatización del fresado de acabado duro de 3 y 5 ejes mediante la incorporación de un cambiador de piezas robotizado o nuestro cambiador de palés.
- Precisión de paso < ±3 μm con 3 ejes; rugosidad superficial Ra < 0,2-0,3 μm con 3 y 5 ejes.
- Holgura de ajuste extraordinariamente suave, de unos pocos μm, en los moldes de ajuste, lo que reduce el pulido manual de las superficies de contacto de los moldes.
- Husillo BBT40 estándar de 24 000 rpm y husillo de turbina de aire opcional de 80 000 rpm hasta 120 000 rpm disponible.
- Piezas de trabajo adecuadas: matrices de forja en frío, p. ej., para engranajes, moldes de plástico o silicio, matrices de punzón, moldes de núcleo y cavidad, placas de molde precisas y duras, matrices de forja en caliente, acabado de plantillas y accesorios de precisión, etc.
Máquinas adecuadas:
YBM 950V
Taladradora de coordenadas CNC vertical de 3 ejes
Precisión (X,Y,Z): 2,2, 1,1, 1,5μm
Recorrido (X,Y,Z): 900 x 500 x 350mm / 35,43 x 19,69 x 13,78pulgadas
Capacidad de carga: 800kg / 1.763,70lbs
YBM 9150V
Taladradora de coordenadas CNC vertical de 3 ejes
Precisión (X,Y,Z): 2,0, 1,3, 1,3μm
Recorrido (X,Y,Z): 1.500 x 900 x 450mm / 59,06 x 35,43 x 17,72pulgadas
Capacidad de carga: 3.000kg / 6.613,87lbs
YBM Vi40
Taladradora de coordenadas CNC vertical de 5 ejes
Precisión (X,Y,Z): 1,8, 0,9, 1,9μm
Recorrido (X,Y,Z): 900 x 500 x 450mm / 35,43 x 19,69 x 17,72pulgadas
Capacidad de carga: 200kg / 409,20lbs
YBM Vi50
Taladradora de coordenadas CNC vertical de 5 ejes
Precisión (X,Y,Z): 1,5, 3,4, 1,7μm
Recorrido (X,Y,Z): 720 x 1.100 x 500mm / 28,35 x 43,31 x 19,69pulgadas
Capacidad de carga: 500kg / 1.102,31lbs
Imágenes de aplicaciones:
Color de virutas que muestran el rendimiento perfecto de corte en el fresado duro.
Rendimiento excelente de fresado duro en 5 ejes comparable al fresado duro en 3 ejes.
Exactitud de paso de < ±3 μm, comparable a la exactitud de rectificado con plantilla.
Fresado duro grabado con Y:9, A:7, S:5, D:3, A:1 μm de profundidad con control suave 3D.
Dos piezas de ajuste terminadas con fresas planas, tórica y redonda, con holgura de unas pocas μm.

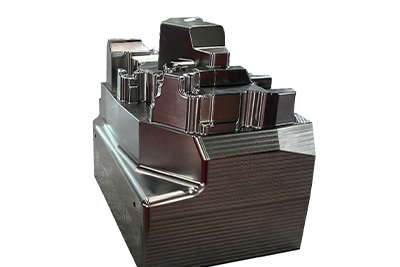

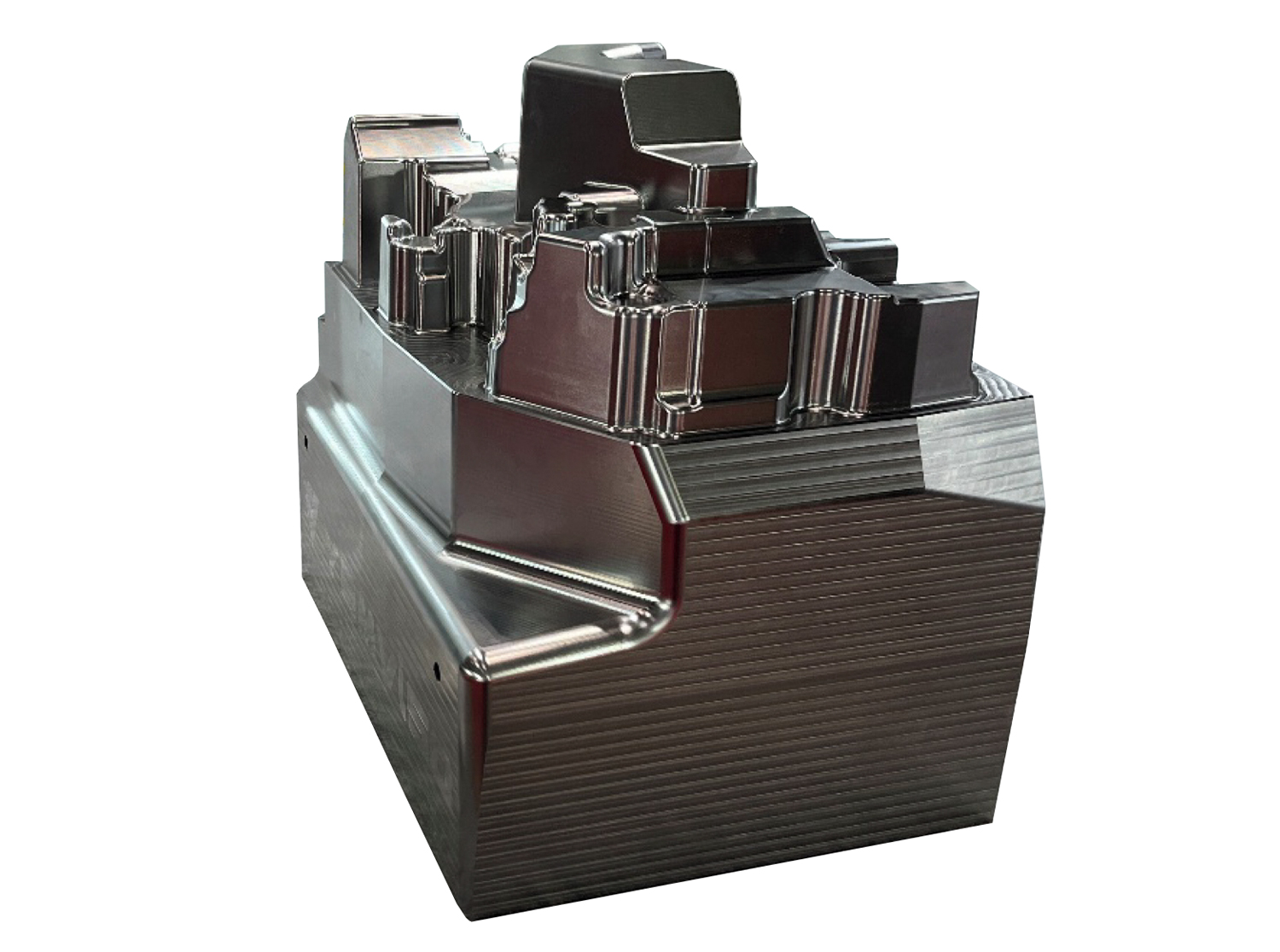

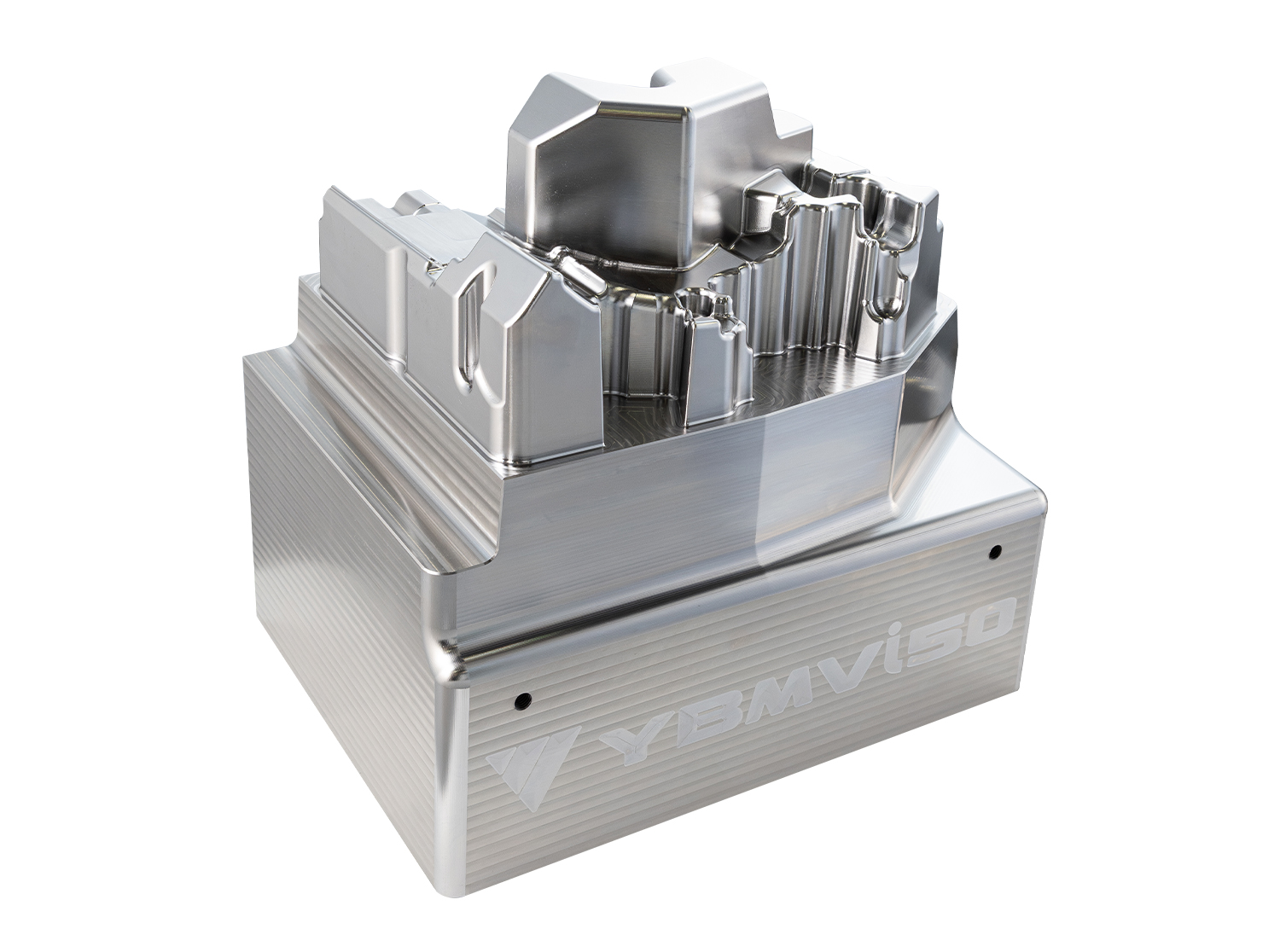

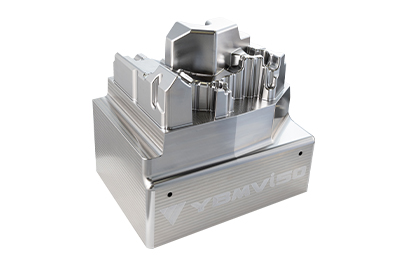

Pieza de aluminio fundido a presión para el sector de la automoción.

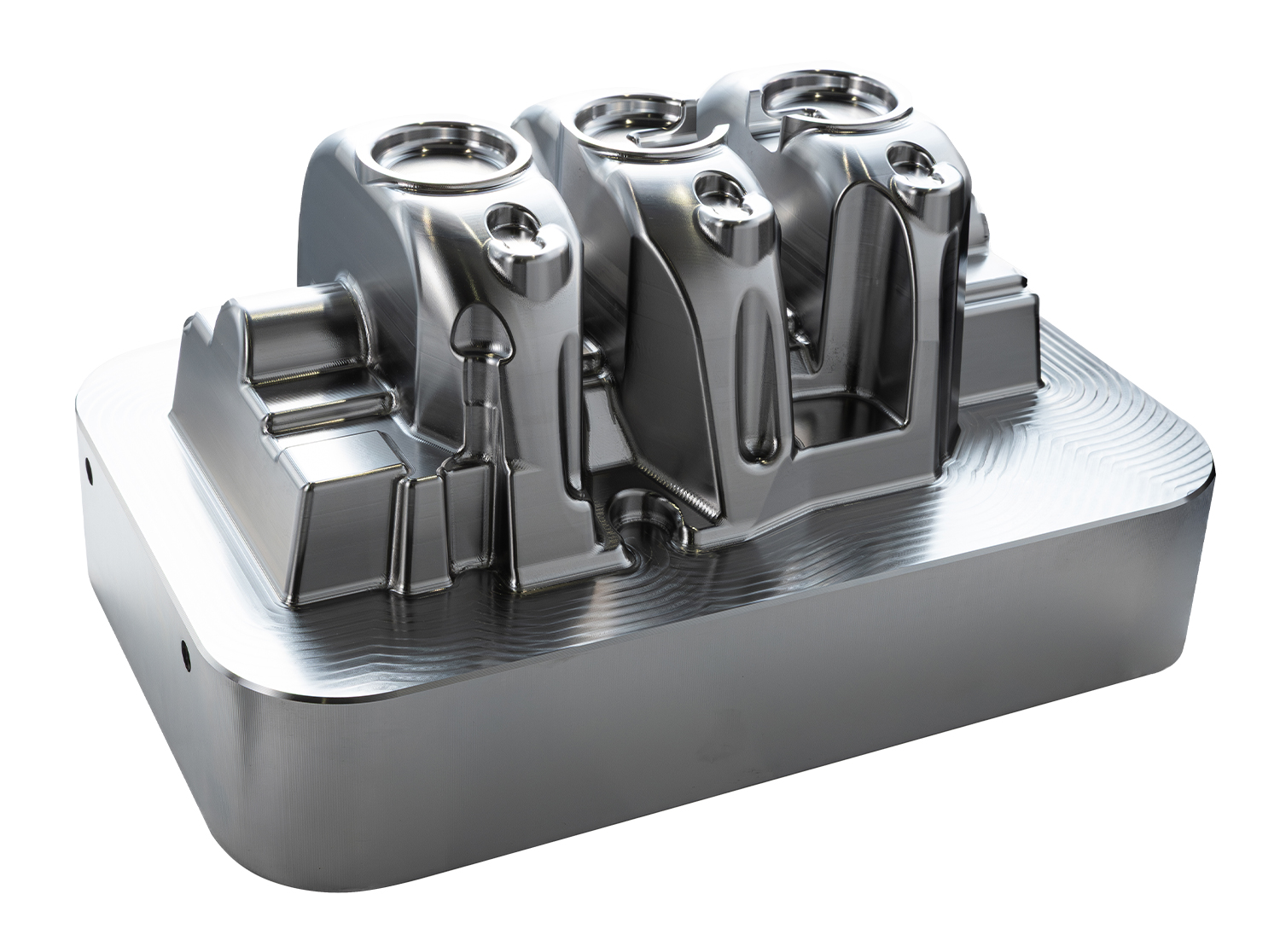

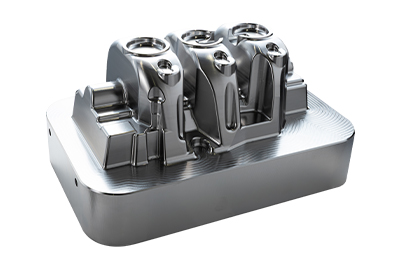

Pieza de aluminio fundido a presión para el sector de la automoción.
Videos de aplicaciones:

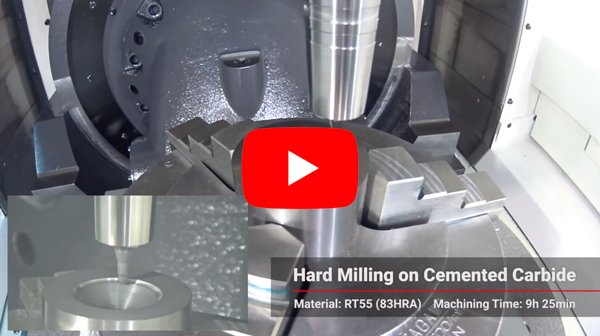

Yasda YBM Vi40 Fresado duro de 5 ejes en carburo cementado (1:12)

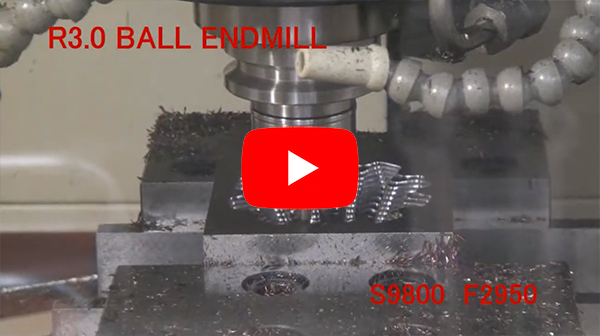

Proceso de desbaste altamente eficiente en fresado de materiales duros. (5:27)

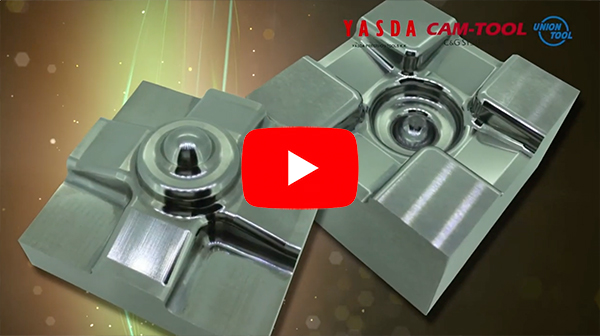

Yasda YBM-640V CNC Jig Borer - Crossover de ajuste de alta precisión SKH51 63HRC (1:57)
